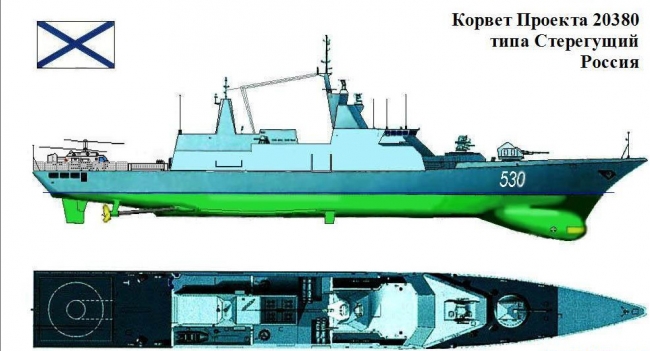

Корвет проекта 20380 | Corvette 20380

Корвет проекта 20380 | Corvette 20380Корвет проекта 20380 | Corvette 20380
Самый-самый. Корветы. Проект 20380 - Один из самых совершенных кораблей отечественного флота. Он быстрее и точнее, чем любой корабль предыдущего поколения. Как устроены и чем вооружены корветы проекта 20380?
Линейка «Самый-самый» посвящена наиболее выдающимся рукотворным сооружениям и машинам. Каждый выпуск рассказывает об одном из самых значимых объектов, самой быстрой, самой точной и мощной технике.
Самые-самые масштабные объекты инженерной мысли и результаты тяжелейшего труда — каждый день делают нашу жизнь удобнее и безопаснее, являются частью истории и создают основу для великого будущего.
Традиция называть сторожевые корабли именами прилагательными иногда бьет на редкость метко. «Стерегущий», первенец проекта 20380, — это просто символ класса, сторожевой корабль. «Бойкий», любезно принявший нас на борт, — уже серьезная заявка на успех, ведь он — третий в серии. Спустя десяток-другой настанет черед имени «Разумный» — ведь если кораблю удастся стать по-настоящему массовым, это как нельзя лучше продемонстрирует, что ставка на новый для России класс корветов была сделана верно.
Корвет проекта 20380 | Corvette 20380
 1. Пост командира корабля занимает левую часть мостика. По большей части он состоит из экранов, на которые командир может вывести практически любую информацию о состоянии систем корабля и вооружения, целях, обстановке, навигации. 2. Пост рулевого представляет собой навигационный экран, штурвал и пульт управления ГЭУ (полный ход, малый ход <nobr>и т. п.</nobr>). Корабль может самостоятельно поддерживать заданный курс, однако даже на автопилоте у руля всегда дежурит матрос. По правую руку от рулевого можно заметить рукоятку автономного прибора связи, который даст возможность передать сообщение на любой пост в случае отключения электричества. 3. Пост вахтенного офицера позволяет одновременно контролировать работу всех систем корабля, от состояния ГЭУ до запасов провизии. Вахтенный офицер имеет в распоряжении расширенную систему связи и может оперативно связаться с любым постом на корабле. СХЕМА ВООРУЖЕНИЯ. 1. 100-мм артиллерийская установка А-190 «Универсал» 2. Боевой модуль ЗРК «Кортик-М» (на последующих кораблях — 12 пусковых ячеек ЗРК «Редут») 3. Противокорабельный ракетный комплекс «Уран» (впоследствии будет заменен на «Оникс» или «Калибр») 4. 30-мм шестиствольные зенитные автоматы АК-630М 5. Лацпорт комплекса противоторпедной защиты «Пакет-НК» 6. Комплекс выстреливаемых помех ПК-10 7. Подкильная антенна гидроакустического комплекса «Заря-2» 8. Гидроакустическая система целеуказания комплекса противоторпедной защиты 9. Навигационная РЛС «Пал-Н» 10. Навигационная РЛС МР 231−2 11. Оптико-электронный прибор МТК-201 М2.2 12. Антенна РЛС целеуказания 5П-10 «Пума» 13. Антенна РЛС «Монумент-А» в радиопрозрачном кожухе 14. Трехкоординатная РЛС общего обнаружения «Фуркэ-2» 15. Опускаемая гидроакустическая станция «Анапа-М» 16. Станции комплекса радиоэлектронной борьбы ТК-25−2 17. Ангар для противолодочного вертолета Ка-27 18. Взлетно-посадочная площадка 19. Протяженная буксируемая гидроакустическая станция «Минотавр-М»
Класс сторожевых кораблей прибрежной зоны в СССР — это то самое «свято место», которое на протяжении десятков лет пустовало. Почему так происходило, неплохо объясняет история корабля проекта 12441 типа «Новик».
Корвет проекта 20380 | Corvette 20380
В 1991 году был утвержден проект 12440, спроектированный по последнему слову техники: газотурбинная силовая установка с двумя маршевыми и двумя форсажными двигателями; корпус и надстройки, выполненные с применением композитных материалов и с учетом требований малой радиолокационной заметности (технология «Стелс»); самый современный и перспективный на тот момент зенитно-ракетный комплекс «Полимент?/?Редут», ангар для постоянного базирования противолодочного вертолета.
В 1994 году была завершена корректировка проекта, вызванная распадом СССР: множество предполагаемых поставщиков в одночасье оказались в зарубежных странах. Проект многократно модернизировался по ходу строительства. Улучшались его ходовые характеристики и боевые качества, но вместе с ними росло и водоизмещение корабля, которое существенно превысило первоначально обозначенное в задании. «Новик» вплотную приблизился к кораблям морской зоны, способным к длительному патрулированию и сопровождению судов на переходах по морям, но обладающим избыточными характеристиками для боевых действий у берегов.
Корвет проекта 20380 | Corvette 20380
В итоге самый технически продвинутый корабль России был переквалифицирован в учебный и не был достроен.
Похожая история приключилась с разрабатывавшимся в 1970-х «Неустрашимым», проект 11540. Задуманный как малый противолодочный корабль с водоизмещением 800?? т, он за считанные годы «раздобрел» до 1500, затем до 2000, а в варианте с вертолетом достиг 2500?? т и перебрался в морскую зону. Итог схожий: на службу в 1987 году вышел лишь один «Неустрашимый».
Разумеется, быстрый, хорошо защищенный и вооруженный «Новик» легко справился бы с любыми задачами в прибрежной зоне. Его критический недостаток — цена. А ведь для охраны морских границ и своевременного реагирования в локальных территориальных конфликтах сторожевых кораблей должно быть много.
Поэтому ближе к концу 1990-х был объявлен конкурс на разработку более легкого и дешевого сторожевого корабля, который выиграло Центральное морское конструкторское бюро «Алмаз», то самое, что спроектировало «Новик».
Корабли проекта 20380 типа «Стерегущий» обещают стать основной силой военно-морского флота России в прибрежной зоне. И несмотря на меньшую стоимость по сравнению с «Новиком», это, без сомнения, одна из самых инновационных и технически совершенных машин отечественного флота.
К примечательным нововведениям можно отнести и переработанные обводы корпуса с едва ли не на четверть уменьшенным гидродинамическим сопротивлением, и вертолетный ангар, впервые размещенный на столь небольшом корабле. Важнейшим прорывом можно назвать применение единой информационной системы управления вооружением и всем электронным оборудованием машины.
Наконец, корабль получил новое классовое обозначение в полном соответствии с временем и международной терминологией. Теперь это уже не сторожевой корабль, а корвет.
Незаметно, обтекаемо
В сравнении с предшественниками проект 20380 уже сейчас можно назвать успешным. Нам посчастливилось подняться на борт «Бойкого» — третьего корабля проекта, стоящего у причала завода «Северная верфь» в Санкт-Петербурге. Он пребывает на завершающей стадии заводских испытаний. Два других, «Стерегущий» и «Сообразительный», уже приняты на вооружение ВМФ России. Еще четыре корвета заложены на стапелях «Северной верфи» и Амурского судостроительного завода, всего же заказано 20 кораблей, и возможно, это не предел.
Главные составляющие успеха проекта 20380 — тщательно проработанная конструкция корпуса и единая электронная система автоматизации. Эти слагаемые определяют и боевые качества, и состав вооружения, и условия работы экипажа, а также надежность, ремонтопригодность и возможность модернизации машины.
Обводы стального корпуса корабля были разработаны с нуля и настолько удачно, что гидродинамическое сопротивление на полном ходу (27 узлов или 50 км/ч) уменьшилось на 25%. Это позволило использовать менее мощную и более легкую главную энергетическую установку (ГЭУ), тем самым высвободив более 15% водоизмещения для увеличения боевой нагрузки. Отсюда и внушительный для 1500-тонного корабля набор разнообразного вооружения, и даже вертолетная площадка, ангар и 20-тонный запас горючего для противолодочного вертолета «Ка-27».
Улучшенная мореходность корвета позволяет использовать его вооружение при волнении силой до пяти баллов (на два балла больше, чем у предшествующих аналогов). Кроме того, менее мощная ГЭУ работает тише, способствуя снижению заметности корабля в гидроакустическом диапазоне. Для уменьшения шумности механизмов двигателей были применены технологии, ранее отработанные на подводных лодках.
ГЭУ представляет собой два дизель-дизельных агрегата ДДА12000, специально разработанных ОАО «Коломенский завод» на основе проверенного дизеля Д49 с микропроцессорным управлением. Каждый агрегат состоит из двух 16-цилиндровых V-образных дизелей и суммирующего редуктора и приводит гребной винт фиксированного шага. Общая мощность двухвальной ГЭУ достигает 24?000 л.с. Четыре дизель-генератора по 630 кВт каждый обеспечивают бортовую сеть питанием.
«Стерегущий» не зря называют невидимкой, хотя следование принципам технологии «Стелс» — непременный атрибут современных кораблей такого класса. Надстройка корабля шириной от борта до борта сделана из трудногорючих радиопоглощающих стекло- и углепластиков. Антенные посты и ракетное вооружение по возможности убраны в корпус. Четырехтрубные 330-мм торпедные аппараты комплекса противоторпедной защиты «Пакет-НК» скрыты в лацпортах. В целом средняя круговая эффективная поверхность рассеяния корабля уменьшена втрое по сравнению с предшествующими аналогами, благодаря чему вероятность наведения на него противокорабельных крылатых ракет снижена с 0,5 до 0,1.
Плечом к плечу
Единая боевая информационно-управляющая система — это, пожалуй, главное нововведение проекта 20380, так или иначе влияющее и на тактические характеристики корабля, и на жизнь экипажа, и на надежность всех технических средств, и даже на скорость модернизации вооружений.
«Если раньше системы были разбросаны по всему кораблю и вся работа по их координации ложилась на членов экипажа, то теперь бал правит интегрированная мостиковая система, в которой сосредоточено описание текущего состояния всех систем корабля, от механики до применения оружия», — говорит заместитель главного строителя завода «Северная верфь» Юрий Александров.
Кроме органов управления кораблем интегрированная мостиковая система включает в себя два компонента: секцию управления ракетным и противолодочным оружием и секцию радиолокационной борьбы и освещения воздушной, надводной и подводной обстановки. Первая секция представляет собой три поста, расположенных бок о бок прямо на капитанском мостике. Здесь работают командиры боевых частей (БЧ). Первый отвечает за противолодочную борьбу, второй — за противокорабельный комплекс. Внешне их посты выглядят одинаково: это большие экраны, на которые выводится информация о целях и состоянии боевых систем. Такие же экраны есть у командира корвета, который может в любой момент запросить любую информацию по кораблю, и у вахтенного офицера, также имеющего доступ к самым разным данным — от параметров работы дизелей до запасов провизии.
В задачи третьего командира БЧ входит координация всех систем вооружения и выдача рекомендаций командиру корабля по применению оружия. Важно, что и командир корабля, и рулевой, и вахтенный офицер, и командиры БЧ работают в одном помещении и могут молниеносно принимать скоординированные решения и приводить их в исполнение.
На корвете есть система, способная координировать работу оружия и систем обнаружения нескольких кораблей, действующих в составе дивизии. О технических сторонах ее работы сотрудники завода предпочитают не распространяться, отмечая, правда, что с каждым новым кораблем система становится все мощнее.
Ее суть в том, что информация по воздушной, надводной и подводной обстановке, по обнаруженным целям и связям концентрируется в едином центре и обрабатывается. Здесь определяется степень опасности целей, принимается решение о типе применяемого оружия, после чего информация мгновенно отправляется входящим в группу кораблям, вертолетам и самолетам для скоординированных действий.
Применение такой системы особенно логично в сочетании с вертолетом, который, будучи неуязвимым для подводных лодок и применяя активные средства гидроакустического обнаружения, имеет перед кораблями неоспоримые преимущества в плане освещения подводной обстановки.
Пока что система управления дивизией представляет собой весьма увесистое стационарное оборудование, размещаемое на корабле, но в ближайшем будущем она станет портативной: образно говоря, вся тактическая информация будет концентрироваться в чемоданчике адмирала.
Секция радиолокационной борьбы и освещения воздушной, надводной и подводной обстановки располагается в штурманской рубке, по соседству с мостиком.
Средствами обнаружения целей управляют несколько офицеров. Здесь же находится карт-сервер, на который штурман загружает карты морских районов в соответствии с планом похода. Благодаря единой системе управления эти карты становятся доступны на всех постах, где это необходимо, — от мостика до вертолетного ангара.
Максимальная автоматизация всех систем корабля позволила многократно уменьшить время, необходимое для принятия решений, а также облегчить труд экипажа и снизить его численность до 100 человек.
Готов к апгрейду
Наличие объединенных информационных сетей на корабле влечет за собой ряд дополнительных преимуществ, связанных с надежностью, ремонтопригодностью и скоростью модернизации оборудования. По словам Юрия Александрова, в постройке корвета задействовано более тысячи промышленных и исследовательских предприятий, разбросанных буквально по всей России. Когда очередной компонент приходит на завод, наступает момент истины: он должен продемонстрировать идеальную совместимость со всеми системами корабля.
Проблемы с совместимостью в судостроении не редкость. К счастью, благодаря современным электронным технологиям многие компоненты стали меньше и легче, чем раньше. Появилась возможность вернуть их производителю на доработку или же пригласить специалистов на завод с необходимыми запчастями.
Единая корабельная сеть, с одной стороны, означает определенную унификацию коммуникационных протоколов различных устройств. Компоненты изначально создаются именно под них, поэтому вероятность «отторжения» становится меньше. С другой стороны, предприятия-поставщики могут протестировать свои компоненты заранее с помощью компьютерных симуляторов.К примеру, если тестируется радиолокационная станция, компьютер может сыграть роль как всего остального корабля и его вооружений, так и цели, которую требуется обнаружить.
Наконец, модульная концепция корабля предусматривает возможность установки новейших вооружений по мере их вступления в строй. К примеру, если на титульном корабле проекта 20380 «Стерегущий» за противовоздушную оборону отвечал зенитно-ракетный комплекс «Кортик-М», то на «Бойком», появившемся на свет третьим, его место занял более современный и несопоставимо более мощный ЗРК «Редут».
Три блока по четыре ячейки (всего 12 ячеек) могут нести от 12 ракет 9М96Е2 с дальностью пуска 135 км и высотой поражения до 35 км до 48 ракет самообороны 9М100 с дальностью до 12 км в различных комбинациях. Обороняться от нападения с воздуха «Редуту» помогут переносные зенитно-ракетные комплексы «Игла» (запуск с плеча) и две кормовые шестиствольные 30-мм артиллерийские установки АК-630М.
Серийный и разный
Как и положено новому проекту, корабль встретил на своем пути немало критики. Пожалуй, выпады в адрес недостаточно большой дальности плавания вызваны отсутствием ранее самого класса корветов на вооружении ВМФ России. Скептикам следует признать, что задачи, стоящие перед флотом, изменились, и в наши дни иметь несколько десятков корветов более актуально, чем несколько океанских эсминцев.
Обсуждения возникали по поводу состава вооружения корабля, его защищенности и живучести, однако эти качества также сложно рассматривать в отрыве от тактических схем, характерных именно для класса корветов.
За несколько лет службы на «Стерегущем» дважды возникали неполадки в главной энергетической установке, что послужило поводом для сравнения дизель-дизельного агрегата с газотурбинными двигателями, более надежными и легкими, но несопоставимо более дорогими.
На момент выхода этого материала в печать «Бойкий» мог быть уже в строю, если бы не неполадки со 100-мм артиллерийской установкой «Универсал», которая отказалась работать в штатном режиме не только на проекте 20380, но и на индийских фрегатах российского производства Talwar, Trishul и Tabar.
Однако главное преимущество кораблей типа «Стерегущий» — гибкость. Дизели могут быть доработаны, артустановка заменена, но корабли не останутся на стапеле и не превратятся в недострой. «Ни один корабль не повторяет предыдущий, — подтверждает Юрий Александров. — «Сообразительный» во многом отличался от «Стерегущего», «Бойкий» также выглядит несколько по-другому». Именно гибкость, доступность, серийность и в перспективе массовость говорят о том, что проект 20380 — это большой успех российского флота.

Корвет проекта 20380 | Corvette 20380

Тактико-технические данные

Водоизмещение, т:
стандартное: 1800
полное: 2100 (пр.20385 – 2300)
Размеры, м:
длина: 111,6 (пр.20385 – 115,1)
ширина: 14
осадка: 3,7 (габаритная – 5)
Скорость полного хода, уз: 27
Дальность плавания: 4000 миль (14 уз)
Автономность, сут: 15
Силовая установка: 2x11660 л.с. дизели 1ДДА-12000, 2 ВФШ (пр.20385 – 2 ВРШ), 4 ДГ АДГ-630К по 630 кВт
Вооружение: 2х4 ПУ КТ-184 ПКРК 3К24 «Уран» (ПКР 3М24, затем 3М24УД) (пр.20385 – 1х8 ПУ 3С14-20385 УКСК 3К14 (РК «Калибр-НК»))
3х4 ПУ 3С97 ЗРК 3К96-3 «Редут» (12 ЗУР 9М96 или 9М96Д или 48 ЗУР 9М100) (Зав.№1001 – 1 модуль ЗРАК 3М87-1 «Кортик-М» – 8 ПУ ЗУР, 2х6 30 мм (64 ЗУР 9М311, 12000 выстрелов) (пр.20385 – 4х4 ПУ 3С97 ЗРК 3К96 «Редут» (16 ЗУР 9М96 или 9М96Д или 64 ЗУР 9М100))
ЗРК 9К38 «Игла» (8 ЗУР 9М39)
1х1  100 мм А-190-01 – СУ 5П-10-02 «Пума-02» (на пр.20385 без СУ)
2х6 30 мм АК-630М-06 – СУ СП-521 «Ракурс»
1х1 45 мм 21КМ – на Бойком
2 14,5 мм
2х4 330 мм ПУ СМ-588 ПТЗ «Пакет-НК» (8 торпед МТТ, противоторпед М-15)
2х2 45 мм гранатомета ДП-64 (240 гранат СГ-45, ФГ-45)
1 вертолет Ка-27
РТВ: РЛК 5П-20К-А «Монумент-А», РЛС общего обнаружения 5П-27М «Фуркэ-2», 2 РЛС ЦУ «Сандал-В», НРЛС МР-231, НРЛС МР-231-3, НРЛС «Пал-Н», комплекс РЭБ ТК-25-2, аппаратура госопознавания: 3 «Пароль», оптико-телевизионный комплекс МТК-201М, ГАК «Заря-2», БУГАС «Минотавр-ИСПН-М», противодиверсионная ОГАС МГ-757 «Анапа-М», БИУС «Сигма-20380», комплекс связи Р-779-16 «Рубероид», НК «Чардаш-20380»
Комплекс РЭБ ПК-10 «Смелый» (4 ПУ КТ-216) – 80 выстрелов АЗ-СО-50, АЗ-СР-50, АЗ-СОМ-50, АЗ-СК-50, АЗ-СМЗ-50 (пр.20385 – комплекс РЭБ «Просвет-М» (ПУ КТ-308))
Экипаж, чел: 99 (14 офицеров)
