В этом выпуске программы «Военная приемка» зрители увидят уникальный российский зенитно-ракетный пушечный комплекс «Панцирь-С1».

Он единственный в мире способен брать на мушку и стрелять по врагу прямо на ходу.

«Панцирь» вооружен двумя двуствольными пушками калибра 30 миллиметров. Также у зенитно-ракетного пушечного комплекса есть 12 уникальных ракет. Они начинены металлическими стержнями, которые вылетают из ракеты «Панциря» в виде облака и подобно острым мечам разрубают на части вражеский снаряд или самолет. Кроме того, «Панцирь» оснащен мощными фазированными антенными решетками. Эторадары, которые не имеют аналогов в мире. Они способны засечь не только крупную цель, но даже крохотный квадрокоптер на расстоянии 50 километров. Но самое главное - «Панцирь» может сделать то, чего до сих пор не умеет ни один его зарубежный аналог. Он может сбить из пушек этот беспилотник.

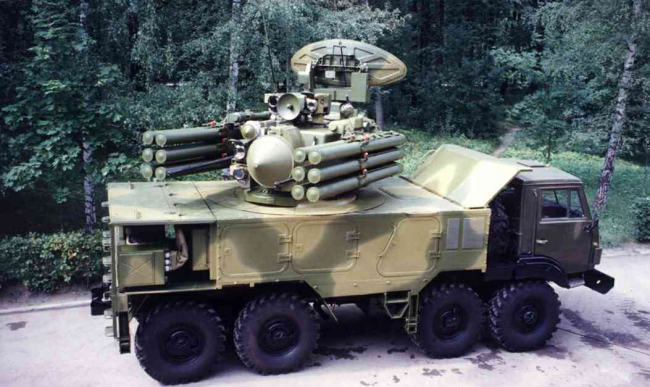

Панцирь-С1 (Военная приемка)
Описание

ЗПРК «Панцирь-С1» — это универсальное средство борьбы с воздушными целями, имеющих скорость до 1000 м/с, на дистанции от 200 до 20 тысяч метров. Комплекс может уничтожать цели, летящие на высоте от 5 метров до 15 тысяч метров. Также он может бороться с легкой бронированной техникой противника и его живой силой. Это комплекс практически мгновенно может обнаружить и уничтожить самолет, вертолет, крылатую ракету или управляемую авиабомбу противника.

Этот зенитный ракетно-пушечный комплекс может быть размещен на колесном или гусеничном шасси, возможна и стационарная установка. Комплекс имеет защищенную от помех систему связи.

Уничтожение воздушных целей производится за счет пушечного вооружения и зенитных ракет, имеющих ИК и РЛ наведение.

Каждая машина имеет три локатора: РЛС раннего обнаружения и целеуказания, радар сопровождения и наведения, а также пассивный оптический радар.

РЛС обнаружения цели может сразу вести до двадцати объектов, передавать в бортовую вычислительную машину их координаты и данные по скорости движения. Кроме этого, данная РЛС определяет тип цели и ее государственную принадлежность.

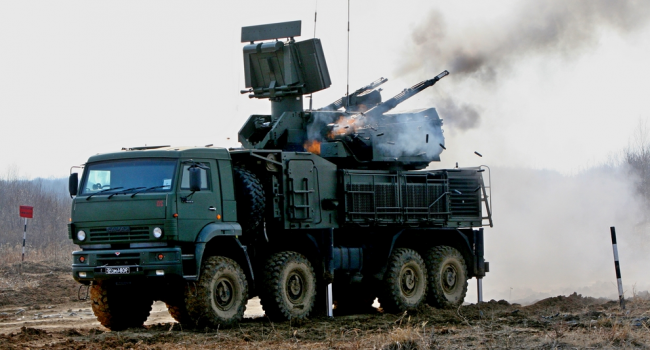

Панцирь-С1 (Военная приемка)
Панцирь С-1

РЛС сопровождения целей и ракет в значительной степени определяет высокую эффективность комплекса, она изготовлена с применением фазированной антенной решетки. Применение такого радара позволяет ЗПРК вести огонь сразу по трем целям, при этом по наиболее опасной из них возможен залп из двух ракет.

Оптико-электронная система (ОЭС) используется для стрельбы по низколетящим целям, а также наземным целям.

«Панцирь-С1» может вести прицельную стрельбу прямо во время движения, что не по силам делать зарубежным аналогам этого комплекса. Это позволяет машине более эффективно прикрывать колонны техники от налетов авиации.

Вооружение комплекса состоит из двух спаренных 30-мм зенитных автоматов 2А38М, с дальностью стрельбы четыре километра и 12 управляемых зенитных ракет (ЗУР) 57Э6, которые размещены в двух блоках с каждой стороны боевого модуля.

Ракета 57Э6 внешне очень похожа на ЗУР «Тунгуски». Ракета является бикалиберной, двигатель находится во второй ступени. Она имеет высокую маневренность, небольшой разгонный участок, два взрывателя: контактный и бесконтактный. Масса боевой части – 20 килограмм, поражающие элементы стержневого типа. Разгонный блок ракеты отстреливается на начальном этапе полета ракеты.

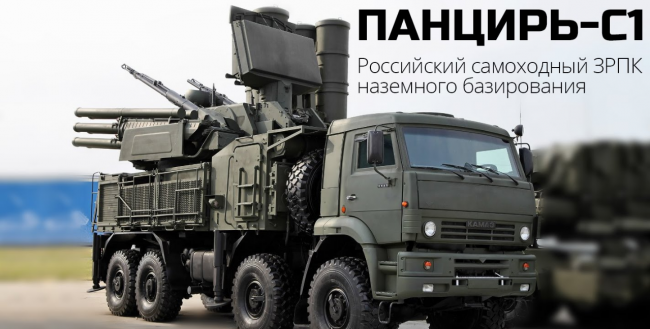

Панцирь-С1 (Военная приемка)
Комплекс «Панцирь-С1» может применяться в нескольких различных режимах.

Автономная работа. Комплекс вполне может работать самостоятельно: обнаруживать цели, производить прицеливание и направлять ракеты на выбранные воздушные объекты.

Групповые боевые действия. Данный комплекс может составлять батареи, в состав которых входит шесть машин. Между машинами устанавливается специальная кодированная связь. Каждый комплекс работает по своим целям, не мешая другим.

Работа под управлением внешнего командного пункта. В этом случае машины получают целеуказания с командного пункта и в дальнейшем производят все этапы работы.

Технические характеристики

Боекомплект:
— ЗУР на пусковой установке
— выстрелов
12
1400
Зона поражения, м:
— ракетным вооружением (дальность)
— ракетным вооружением (высота)
— пушечным вооружением (дальность)
— пушечным вооружением (высота)
1200-20000
10-15000
200-4000
0-3000
Время реагирования, с4-6
Количество человек в боевом расчете3
Скорость поражаемых целей, м/с1000
Производительность, обстрелянных целей в минуту8-12
Станция обнаружения и целеуказания 1РС1
Дальность обнаружения цели с ЭПР 2м2 , км36
Диапазон радиальных скоростей обнаруженных целей, м/с30-1000
Зона обзора:
— по азимуту, град
— по углу места, град
360
0-60; 0-30; 40-80; 0-25
Период обзора зоны, с2; 4
Количество одновременно сопровождаемых целей20
Рабочий диапазонS
Станция сопровождения целей и ракет
Зона работы:
— по азимуту, град
— по углу места, град
±45
от -5 до +85
Максимальная дальность обнаружения целей, км:
— с ЭПР = 2м2
— с ЭПР = 0,03м2
24
7
Одновременное автосопровождение:
— целей
— ЗУР
до 3-х
до 4-х
Рабочий диапазонК
Зенитная управляемая ракета 57Э6-Е
Масса, кг
— в контейнере
— стартовая
— БЧ
94
74,5
20
Калибр, мм
— стартовой ступени
— маршевой ступени
170
90
Длина ракеты, мм3160
Длина ТПК, мм3200
Максимальная скорость ракеты,м/с1300
Средняя скорость полета, м/с:
— на 12 км
— на 18 км
900
780
Автомат 2А38М (двухствольный)
Калибр, мм30
Количество2
Масса снаряда, кг0,97
Скорость снаряда, м/с960
Темп стрельбы1950-2500
Способ управления стрельбойдистанционное
Возможность эксплуатации, °С±50
